ECM96智能电测仪表

产品介绍:

ECM96 智能电测仪表 , 主要适用于 AC 650kV(相电压)以 下 的 高 低 压 配 电 系 统 中 的 配 电 柜、开 关 柜 等,可 通 过RS485/Modbus 总线通讯,对仪表进行组网管理,实现自动控制。
  • 主要功能
  • 性能指标
  • 产品尺寸及安装
  • 产品报价
    • 商品名称: ECM96智能电测仪表

    ECM96 智能电测仪表 , 主要适用于 AC 650kV(相电压)以 下 的 高 低 压 配 电 系 统 中 的 配 电 柜、开 关 柜 等,可 通 过RS485/Modbus 总线通讯,对仪表进行组网管理,实现自动控制。

    ◎ 全电量测量:电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电压电流角度

    ◎ 双向电能计量

    ◎ 需量统计

    ◎ 电能质量:31 次谐波分析,电压电流含有率、THD,不平衡

    ◎ 最多可选配 6 路有源开关量输入,4 路继电器输出

    ◎ 选配定值越限告警:过压,欠压,过流,欠流,缺相,频率过高,频率过低,功率过高,相序错误,开关量 1动作,开关量 2 动作等 11 种告警

    ◎ 标配 1 路 RS485 通讯,Modbus-RTU 协议

    ◎ 额定电流 1A/5A 可配置

    ◎ 高低压通用,兼容 3×57.7/100V 和 3×220/380V 额定电压

  • 单位:mm

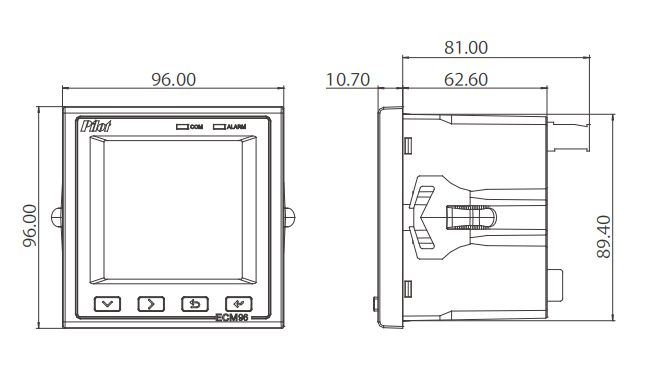

    外形尺寸图







    安装示意图









    接线示意图







    外形尺寸:面框96.0*96.0*10.7mm,壳体尺寸89.4*89.4*81mm

    安装方式:屏面安装,建议开孔尺寸90.0*90.0mm
